推薦大功率AC-DC同步整流使用的國產MOS管型號參數合集！
文章作者：飛虹電子
瀏覽量：10988
類型：行業資訊
日期：2022-03-25 10:28:31
分享：
究竟大功率AC-DC同步整流電路中有多少款MOS管是適合使用的呢？畢竟MOS管作為開關電源中的重要組成部分，在電路中承擔著重要的角色，因此我們在選擇大功率AC-DC 電路模塊的MOS管國產化時，一定要慎之又慎。
不同類型的電路設計要使用的MOS管還是有所差異的，因此今天飛虹電子整理了這一份大功率AC-DC同步整流電路可使用的國產MOS管合集，希望可以給工程師們作為參考使用。
目前國產MOS管中，可替換多款場效應管產品使用的具體型號為：FHP170N1F4A、FHP200N6F3A、FHP200N4F3A、FHP170N8F3A、FHP110N8F5B、FHP100N8F6A、FHP60N1F10A，以上7款產品都是可以應用于大功率AC-DC同步整流電路中的。
如何選擇當然是一個很大的問題，具體需要看什么？當然是需要詳細看產品的核心參數，畢竟不看參數談MOS管使用的都是耍流氓：
1、FHP200N6F3A場效應管：
具體產品參數，具有200A、60V的電流、電壓， RDS(on) = 3.5mΩ(max) ，最高柵源電壓@VGS =±20 V，100% EAS測試，100% Rg測試，100% DVDS測試，極低的FOM(RDSON*Qg)，極低的輸入電容的特點。
FHP200N6F3A的封裝形式是TO-220。這款產品參數：Vgs（±V）：20；VTH（V）：2-4；ID（A）：200A；BVdss（V）：60V。

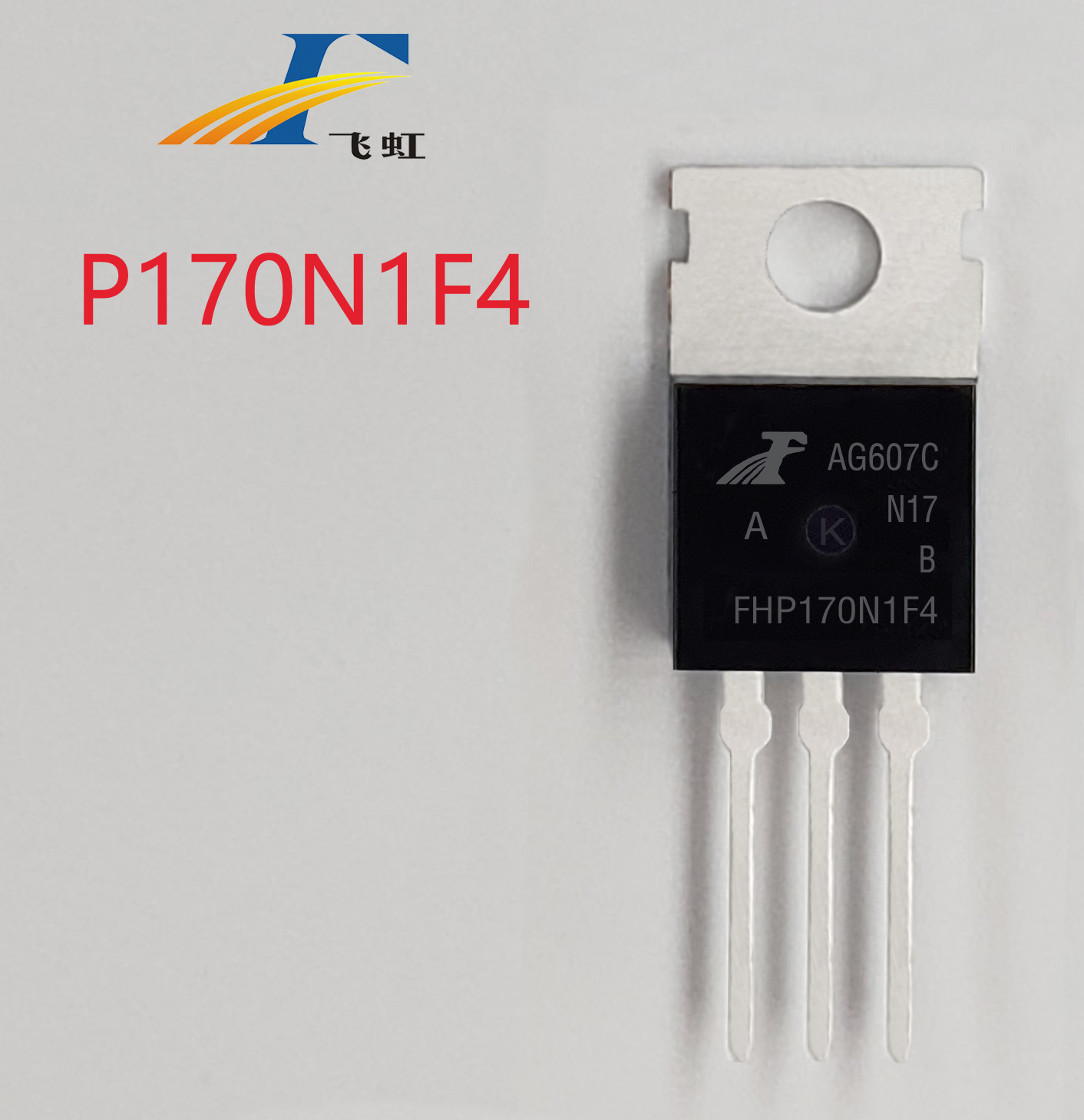

2、FHP170N1F4A場效應管：
具體產品參數，具有172A、100V的電流、電壓， RDS(on) = 3.6mΩ(typ) ，最高柵源電壓@VGS =±20 V，100%EAS測試，100%Rg測試，100%DVDS熱阻測試，優秀的品質因子FOM(RDSON*Qg)，一致性高，高可靠性,高雪崩耐量。
FHP170N1F4A的封裝形式是TO-220。這款產品參數：Vgs（±V）：20；VTH（V）：2-4；ID（A）：172A；BVdss（V）：100V。

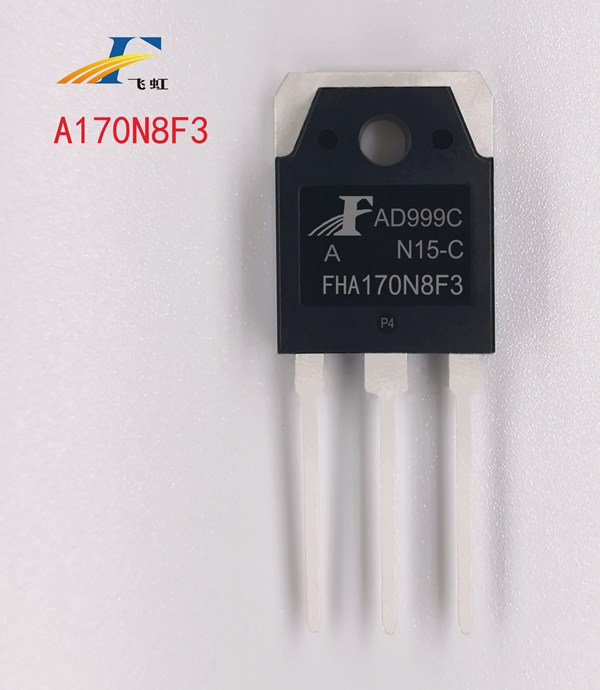

3、FHP170N8F3A場效應管：
最高漏極－源極直流電壓為85V，在TC=25℃（Silicon Limited）下，其連續漏極電流為185A，在TC=25℃（Package Limited）下，其連續漏極電流為120A，在TC=100℃下，其連續漏極電流為117.2A。
最大脈沖漏極電流（IDM ）：480（A）；靜態導通電阻（typ）：VGS=10V則為2.95mΩ；反向傳輸電容：97pF。

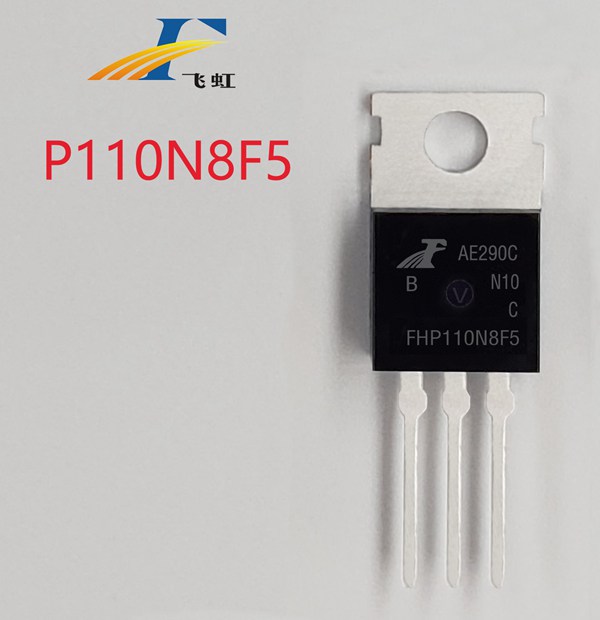

4、FHP110N8F5B場效應管：
其產品參數：具有147A電流、85V電壓， RDS(on) = 5.5mΩ(max)，最高柵源電壓 @VGS =±20 V，AC-DC同步整流用mos管100% EAS測試，100% Rg測試，100% DVDS測試，極低的FOM(RDSON*Qg)，鋰電池用MOS管并擁有極低輸入電容的特點。
FHP110N8F5B的主要封裝形式是TO-220。這款產品參數：Vgs（±V）：20；VTH（V）：2-4；ID（A）：147A；BVdss（V）：85V。
5、FHP200N4F3A場效應管：
具有200A、40V的電流、電壓， RDS(on) = 3.1mΩ(max) ，最高柵源電壓@VGS =±20 V，100% EAS測試，100% Rg測試，100% DVDS測試，極低的FOM(RDSON*Qg)，極低的輸入電容的特點。
FHP200N4F3A的封裝形式是TO-220。這款產品參數：Vgs（±V）：20；VTH（V）：2-4；ID（A）：200A；BVdss（V）：40V。
6、FHP100N8F6A場效應管：
100N8F6A場效應管的最高漏極－源極直流電壓為85V，在TC=25℃（Silicon Limited）下，其連續漏極電流為120A，在TC=25℃（Package Limited）下，其連續漏極電流為80A，在TC=125℃下，AC-DC同步整流用mos管其連續漏極電流為56A。
最大脈沖漏極電流（IDM ）：320（A）；靜態導通電阻（typ）：VGS=10V則為5.3mΩ；反向傳輸電容：18pF。

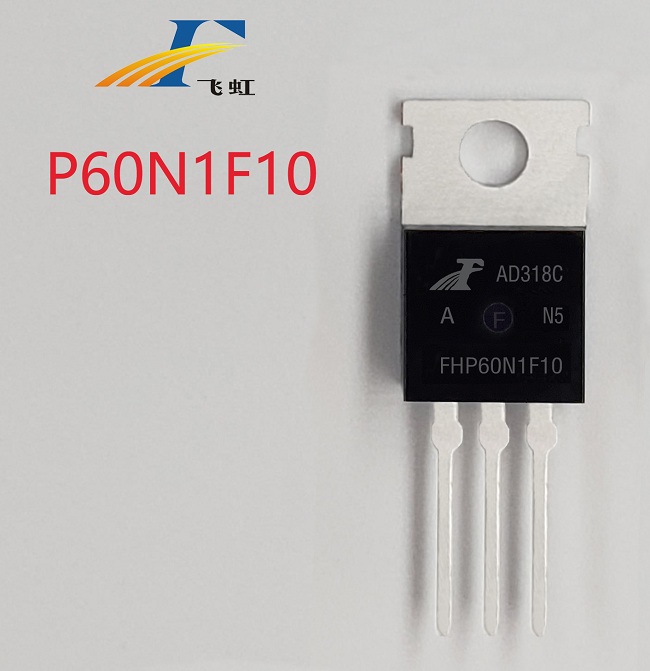

7、FHP60N1F10A場效應管：
FHP60N1F10A具有60A、100V， RDS(on) = 12mΩ(max) @VGS =±20 V，具備100% EAS測試，100% Rg測試，大功率AC-DC同步整流電路用mos管100% DVDS測試，極低的FOM(RDSON*Qg)，極低的輸入電容的特點。
FHP60N1F10A的主要封裝形式是TO-220。這款產品參數：Vgs（±V）：20；VTH（V）：2-4；ID（A）：60A；BVdss（V）：100V。
08
依據上述7款產品的參數特點，結合我們都知道開關電源芯片就是利用電子開關器件MOS管，通過控制電路，使電子開關器件不停地“接通”和“關斷”，讓電子開關器件對輸入電壓進行脈沖調制的情況。
可知實際使用中還是需要進行測試才能選擇最優解，因此建議大功率AC-DC同步整流電路開發工程師進一步試樣。畢竟不同的性能以及需求對應要選擇的MOS管還是會有差異的，詳細參數規格表可登陸“飛虹電子”網址。
飛虹電子是優質的MOS管研發團隊，過程中會有專業的產品工程師與廠家共同維護研發，讓企業產品能夠得到最優的保障。
選擇可替代大功率AC-DC同步整流電路的型號參數場效應管，飛虹半導體已獲得實用專利及發明15項，并與中山大學、中科院合作研發GaN器件。除提供免費試樣外，更可根據客戶需求進行量身定制MOS管產品。直接百度輸入“飛虹電子”即可找到我們，免費試樣熱線：400-831-6077。
熱門標簽：AC-DC同步整流用mos管
